Огляд: Бокс оптичний Optolink IFDB-PMA2 (корпус)

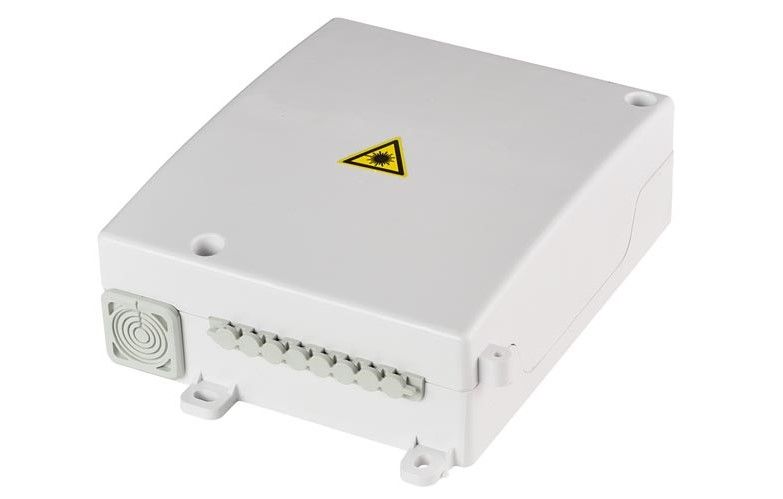

Optolink IFDB-PMA2 — компактний поверховий оптичний бокс для організації з'єднань у волоконно-оптичних мережах, зокрема PON/FTTx. Версія IFDB-PMA2 (корпус) постачається саме як корпус для подальшого встановлення необхідних оптичних компонентів.

Бокс призначений для відгалуження оптичного модуля від міжповерхового кабелю, зварювання волокон із пігтейлами, фіксації кабелю, захисту місць зварювання та укладання запасу оптичного волокна. Конструкція дозволяє організувати до 8 абонентських оптичних підключень за умови встановлення відповідних адаптерів.

Корпус виготовлений із негорючого ABS-пластику та має пилозахисну кришку. Усередині розташована поворотна касета для укладання запасу оптичного волокна та розміщення ложементів під КДЗС. На зовнішній частині передбачені місця для встановлення оптичних адаптерів.

Компактні розміри дозволяють встановлювати IFDB-PMA2 безпосередньо в поверхових кабельних нішах, де простір для обладнання обмежений.

Основні характеристики

• Виробник: Optolink
• Модель: IFDB-PMA2
• Виконання: корпус
• Тип обладнання: поверховий оптичний PON-бокс
• Призначення: розподіл та організація оптичних з'єднань
• Кількість абонентських портів: до 8
• Тип адаптерів: SC/APC
• Матеріал корпусу: негорючий ABS-пластик
• Ступінь захисту: IP54
• Розміри (Ш × В × Г): 126 × 150 × 51 мм
• Маса: близько 0,2 кг
• Монтаж: у поверхових кабельних нішах

Зазначені характеристики відповідають каталогам серії IFDB-PMA2; конкретна версія «корпус» не містить встановлених адаптерів та пігтейлів.

Конструкція

Усередині корпусу розташована знімна поворотна касета, призначена для укладання технологічного запасу оптичного волокна. Також передбачені місця для фіксації КДЗС.

Відкидна монтажна панель спрощує встановлення та обслуговування оптичних з'єднань. Знімна конструкція забезпечує зручний доступ до внутрішніх елементів під час зварювання та монтажних робіт.

Область застосування

Optolink IFDB-PMA2 підходить для:

• PON-мереж;
• FTTx-інфраструктури;
• поверхових оптичних розподільчих вузлів;
• багатоквартирних будинків;
• офісних та комерційних будівель;
• організації відгалужень від міжповерхових оптичних кабелів;
• зварювання оптичних волокон із пігтейлами;
• захисту місць зварювання та з'єднань.

Переваги

• компактний корпус;
• можливість організації до 8 абонентських підключень;
• захист корпусу за класом IP54;
• негорючий ABS-пластик;
• поворотна касета для укладання волокна;
• зручний доступ до внутрішніх елементів;
• можливість встановлення SC/APC адаптерів;
• підходить для монтажу безпосередньо в поверхових нішах;
• можливість комплектації необхідними адаптерами та пігтейлами залежно від конфігурації мережі.

Недоліки

• версія IFDB-PMA2 (корпус) не є повністю укомплектованим оптичним боксом;
• адаптери, пігтейли та інші компоненти потрібно підбирати окремо;
• кількість і тип встановлюваних компонентів залежать від конфігурації мережі.

Висновок

Optolink IFDB-PMA2 (корпус) — компактний корпус для створення поверхового оптичного боксу в PON/FTTx-мережах. Він призначений для акуратного розміщення зварних з'єднань, запасу оптичного волокна та встановлення адаптерів.

Розміри 126 × 150 × 51 мм, захист IP54 і можливість організації до 8 абонентських підключень роблять корпус зручним для монтажу в обмеженому просторі поверхових кабельних ніш.
