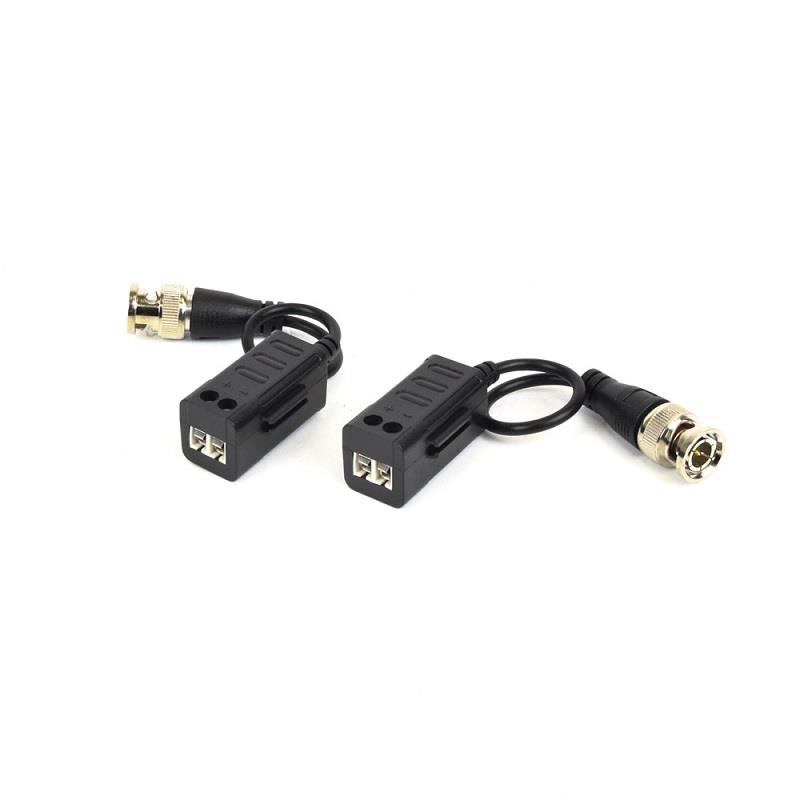

ATIS AL-200 UHD (pair) — комплект із двох пасивних приймально-передавальних пристроїв для передавання відеосигналу від аналогових камер відеоспостереження. Пристрої дають змогу передавати відеосигнал кабелем крученої пари UTP Cat.5e або Cat.6 замість традиційного коаксіального кабелю.

Модель підтримує формати HD-TVI, HD-CVI, AHD і CVBS, зокрема відеосигнал із роздільною здатністю до 8 Мп. Комплект складається з двох пристроїв: один підключається з боку камери, інший — з боку відеореєстратора. Підключення до коаксіальної лінії здійснюється через роз'єм BNC, а до крученої пари — за допомогою гвинтових клем.

Приймально-передавачі ATIS AL-200 UHD підходять для побудови нових і модернізації наявних систем відеоспостереження. Вони допомагають використовувати доступну кабельну інфраструктуру та спрощують прокладання ліній передавання відео.

Технічні характеристики

• Виробник: ATIS

• Модель: AL-200 UHD (pair)

• Тип пристрою: пасивний приймально-передавач відеосигналу

• Кількість каналів: 1

• Кількість у комплекті: 2 шт.

• Підтримувані формати: HD-TVI, HD-CVI, AHD, CVBS

• Максимальна роздільна здатність: до 8 Мп

• Тип кабелю: неекранована кручена пара UTP Cat.5e/Cat.6

• Роз'єм з боку коаксіальної лінії: BNC-M

• Підключення крученої пари: гвинтові клеми

• Хвильовий опір: 75 Ом

• Смуга пропускання: 10 кГц–71 МГц

• Захист від перешкод: до 60 дБ

• Захист від електричних розрядів: до 2 кВ

• Грозозахист: відсутній

• Матеріал корпусу: ABS-пластик

• Розміри одного пристрою: 32 × 15 × 15 мм

• Робоча температура: від −20 до +50 °C

• Заявлене напрацювання на відмову: 10 000 годин

Характеристики та дальність передавання залежать від формату сигналу, роздільної здатності камери й якості кабелю.

Дальність передавання відеосигналу

Зазначені значення є максимальними заявленими показниками для відповідних форматів. Фактична дальність залежить від якості кабелю, з'єднань та умов прокладання.

Переваги

• Підтримка популярних форматів аналогового HD-відеоспостереження.

• Передавання відеосигналу крученою парою Cat.5e/Cat.6.

• Робота з камерами роздільною здатністю до 8 Мп.

• Пасивна конструкція без окремого живлення.

• Комплект із двох пристроїв для організації лінії передавання.

• Компактні розміри та гвинтове підключення кабелю.

• Захист від перешкод до 60 дБ і від електричних розрядів до 2 кВ.

Недоліки

• Не має вбудованого грозозахисту.

• Потрібні якісний кабель і надійний монтаж контактів.

• Максимальна дальність залежить від формату та роздільної здатності відеосигналу.

• Призначений для передавання відеосигналу, а не для живлення камери через кручену пару.

Висновок

ATIS AL-200 UHD (pair) — практичний комплект для передавання відеосигналу від аналогових HD-камер до відеореєстратора крученою парою. Підтримка HD-TVI, HD-CVI, AHD і CVBS дає змогу використовувати його з різними сумісними системами відеоспостереження. Перед установленням рекомендується перевірити формат камери, роздільну здатність і потрібну довжину кабельної лінії.
