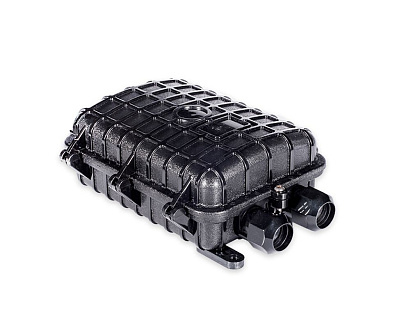

Огляд: Муфта оптична Crosver FOSC-MSC

Crosver FOSC-MSC — зварна тупикова оптична муфта, призначена для з'єднання, розгалуження та захисту оптичних кабелів. Модель підходить для організації волоконно-оптичних ліній під час повітряного, настінного та підземного монтажу.

Корпус муфти виготовлений із міцного пластику та призначений для розміщення сплайс-касети, елементів фіксації кабелю та зварних з'єднань оптичних волокон. Конструкція передбачає сплайс-касету S023 і вбудовану лицьову панель SC-12 на 12 адаптерів.

Максимальна місткість становить 12 зварювань в один шар гільз або до 24 зварювань при розміщенні гільз у два шари. Завдяки можливості встановлення SC-адаптерів муфту можна використовувати не лише для захисту зварних з'єднань, а й для організації розподільчого вузла.

Герметизація кабельних вводів здійснюється за допомогою герметизувальної стрічки з накидною гайкою. Така конструкція забезпечує захист з'єднань без термоусадки корпусу.

Основні характеристики

• Виробник: Crosver
• Модель: FOSC-MSC
• Тип: зварна оптична муфта
• Конструкція: тупикова
• Призначення: з'єднання та розгалуження оптичного кабелю
• Сплайс-касета: S023
• Кількість касет: 1
• Номінальна місткість: 12 зварювань
• Максимальна місткість: 24 зварювання
• Захисні гільзи: 60 мм
• Кількість місць під SC-роз'єми: 12
• Лицьова панель: SC-12
• Максимальний діаметр кабелю: 12 мм
• Кількість вводів: до 4
• Овальний ввід: відсутній
• Можливість встановлення адаптерів: є
• Герметизація: герметизувальна стрічка з накидною гайкою
• Розміри: 280 × 200 × 90 мм
• Матеріал корпусу: міцний пластик
• Гарантія: 12 місяців.

Конструкція та особливості

Усередині корпусу встановлюється одна касета S023, у якій розміщуються та фіксуються зварні з'єднання оптичних волокон. Касета розрахована на 12 зварювань у стандартній конфігурації та до 24 зварювань при використанні двох шарів захисних гільз.

Вбудована панель SC-12 має 12 місць для встановлення SC-адаптерів. Це дозволяє використовувати муфту в мережах, де необхідне не тільки з'єднання кабелів, але й оптичне розподілення.

Металеві елементи конструкції виготовлені з корозійностійких матеріалів, а герметизувальна стрічка розрахована на компенсацію механічних напружень при експлуатації в діапазоні температур від −40 до +60 °C.

Комплектація

До стандартної комплектації входять:

• муфта Crosver FOSC-MSC у зборі;
• герметизувальна стрічка;
• спеціальний ключ;
• сплайс-касета S023 із кришкою;
• лицьова панель SC-12;
• 12 захисних термоусаджуваних гільз довжиною 60 мм;
• наждачний папір;
• дріт;
• нейлонові стяжки;
• маркувальна етикетка;
• інструкція з монтажу.

Область застосування

Crosver FOSC-MSC використовується для:

• магістральних і розподільчих ВОЛЗ;
• PON та FTTx-мереж;
• з'єднання оптичних кабелів;
• організації відгалужень;
• настінного монтажу;
• повітряного прокладання;
• підземних оптичних ліній;
• технічних приміщень та телекомунікаційних об'єктів.

Переваги

• універсальне застосування для різних способів монтажу;
• тупикова конструкція;
• до 24 зварних з'єднань;
• вбудована панель на 12 SC-портів;
• касета S023 у комплекті;
• герметизація без термоусадки корпусу;
• міцний пластиковий корпус;
• можливість встановлення оптичних адаптерів;
• компактні розміри 280 × 200 × 90 мм;
• необхідні елементи для монтажу вже входять до комплекту.

Недоліки

• передбачена лише одна сплайс-касета;
• максимальна місткість обмежена 24 зварюваннями;
• відсутній овальний кабельний ввід;
• для великих ВОЛС із великою кількістю волокон може знадобитися муфта більшої місткості.

Висновок

Crosver FOSC-MSC — компактна зварна оптична муфта для з'єднання та розгалуження оптичних кабелів. Завдяки касеті S023, місткості до 24 зварювань та вбудованій панелі SC-12 модель підходить для з'єднання оптичних кабелів і створення невеликих розподільчих вузлів.

Муфта може використовуватися під час повітряного, настінного та підземного монтажу, тому підходить для різних варіантів побудови та обслуговування ВОЛЗ.
