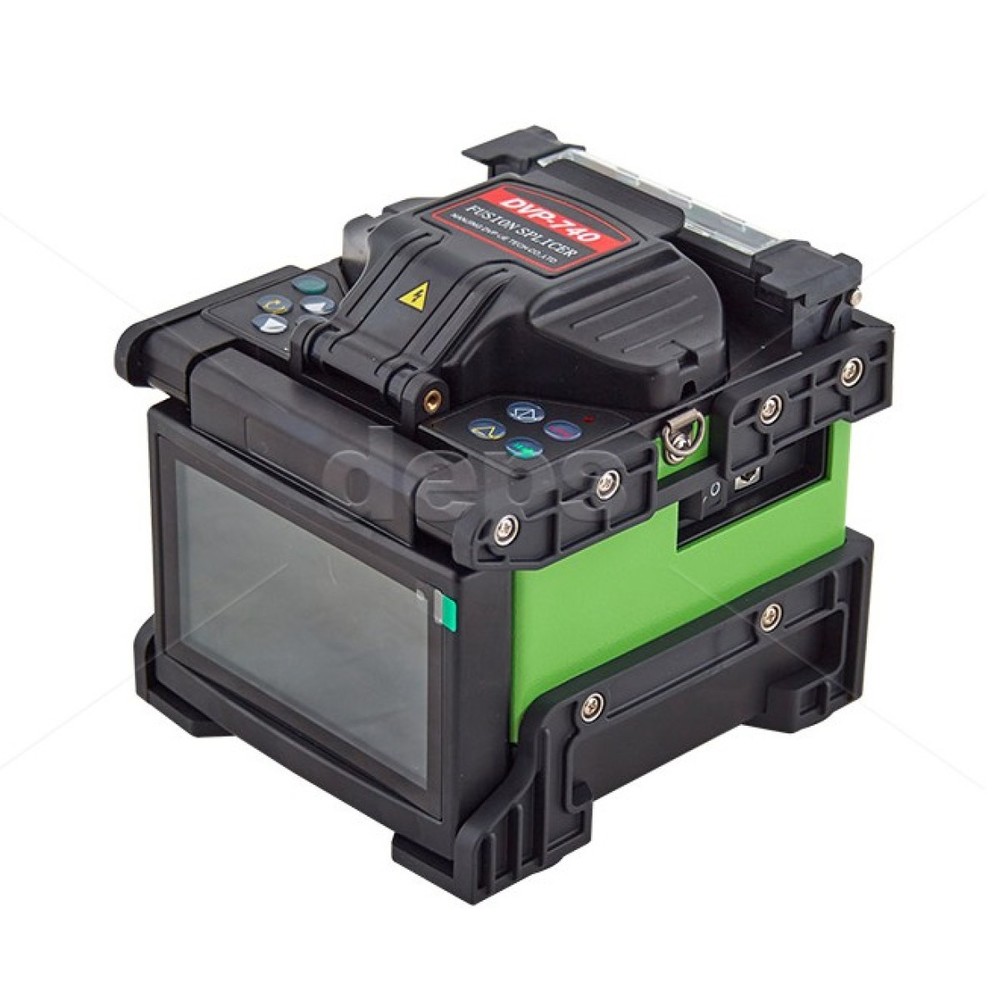

Огляд: Автоматичний зварювальний апарат DVP-740 Vertex

Vertex DVP-740 — компактний автоматичний зварювальний апарат для зварювання оптичного волокна методом електричної дуги з вирівнюванням волокон по серцевині (PAS). Пристрій призначений для монтажу та обслуговування волоконно-оптичних мереж, зокрема FTTH/FTTx та PON-інфраструктури.

Модель підтримує одномодові SM G.652/G.657, багатомодові MM G.651, а також DS G.653 і NZDS G.655. Універсальні тримачі дозволяють працювати зі звичайним оптичним волокном, пігтейлами, патч-кордами та DROP-кабелем. Також передбачена можливість роботи зі splice-on-конекторами.

DVP-740 автоматично виконує вирівнювання та зварювання волокон, контролює торці перед з'єднанням і дозволяє одночасно переглядати зону зварювання по осях X та Y. Кольоровий РК-дисплей спрощує контроль процесу, а акумуляторне живлення дозволяє виконувати монтаж без постійного підключення до електромережі.

Основні характеристики

• Модель: DVP-740
• Виробник: DVP
• Тип: автоматичний зварювальний апарат для оптоволокна
• Метод вирівнювання: PAS, по серцевині волокна
• Тип зварювання: дугове
• Підтримувані волокна:
  • SM G.652;
  • MM G.651;
  • DS G.653;
  • NZDS G.655;
  • G.657 зі зниженою чутливістю до вигинів
• Довжина підготовки волокна: 8–22 мм
• Середні втрати під час зварювання: близько 0,02 дБ для SM, 0,01 дБ для MM, до 0,05 дБ для DS
• Коефіцієнт відбиття: не менше 60 дБ
• Термоусаджувальні гільзи: 20, 40 та 60 мм
• Перегляд зони зварювання: одночасно по осях X та Y
• Дисплей: кольоровий РК
• Живлення від мережі: 85–260 В через адаптер
• Акумулятор: 12 В, 6000 мА·год
• Автономність: близько 120 циклів зварювання з термоусадкою
• USB: для передачі даних/оновлення програмного забезпечення
• Розміри: близько 142 × 122 × 138 мм
• Вага: близько 1,95 кг з акумулятором.

Вирівнювання по серцевині PAS

DVP-740 використовує систему PAS (Profile Alignment System), яка дозволяє вирівнювати оптичні волокна з урахуванням положення їхніх серцевин. Це важливо для отримання стабільного зварного з'єднання, особливо під час роботи з одномодовим волокном.

Автоматичний режим виконує основні операції без постійного ручного контролю. Апарат також оцінює можливі втрати у місці зварювання за зміщенням серцевин волокон.

Робота з FTTH та DROP-кабелем

Універсальна оснастка дозволяє використовувати DVP-740 для зварювання:

• стандартного оптичного волокна;
• пігтейлів;
• патч-кордів;
• FTTH-кабелю;
• DROP-кабелю;
• деяких splice-on-конекторів.

Це робить апарат практичним інструментом для монтажу абонентських ліній та ремонту оптичних мереж безпосередньо на об'єкті.

Швидкість роботи

Залежно від вибраного режиму та версії специфікації, час зварювання становить приблизно 8–9 секунд, а термоусадка займає близько 30–35 секунд. Фактичний час залежить від програми та типу гільзи.

Автономне живлення

Акумулятор ємністю близько 6000 мА·год забезпечує до 120 циклів зварювання та термоусадки. Це дозволяє працювати з обладнанням без постійного доступу до електромережі, що особливо зручно під час виїзного монтажу.

Комплектація

Залежно від конкретної поставки до комплекту DVP-740 можуть входити:

• зварювальний апарат;
• мережевий адаптер;
• кабель живлення;
• акумулятор;
• сколювач оптичного волокна;
• стрипер CFS-2;
• FTTH/DROP-стрипер;
• запасні електроди;
• тримачі та притискачі;
• лоток для термоусаджувальних гільз;
• щітка для очищення;
• транспортний кейс;
• інструкція.

Переваги

• автоматичне зварювання оптичного волокна;
• вирівнювання по серцевині PAS;
• підтримка SM, MM, DS, NZDS та G.657;
• робота з FTTH та DROP-кабелем;
• можливість зварювання патч-кордів і пігтейлів;
• підтримка зварювання в роз'ємі;
• кольоровий РК-дисплей;
• одночасний перегляд по осях X та Y;
• автоматична перевірка торців волокна;
• до 120 циклів зварювання з термоусадкою від акумулятора;
• компактні розміри;
• USB-інтерфейс.

Недоліки

• для якісного зварювання потрібна правильна підготовка та очищення волокна;
• автономність обмежена зарядом акумулятора;
• електроди, сколювач та оптичну систему необхідно періодично перевіряти й обслуговувати;
• склад комплекту може відрізнятися залежно від постачальника.

Застосування

DVP-740 може використовуватися для:

• монтажу FTTH-мереж;
• будівництва та ремонту PON-мереж;
• підключення абонентів;
• монтажу оптичних кросів;
• зварювання пігтейлів;
• ремонту магістральних та розподільчих ліній;
• роботи з DROP-кабелем;
• сервісного обслуговування волоконно-оптичних мереж;
• монтажу splice-on-конекторів.

Висновок

Vertex DVP-740 — компактний автоматичний зварювальний апарат для монтажу та ремонту волоконно-оптичних мереж. Вирівнювання по серцевині PAS, підтримка поширених типів волокон, робота з FTTH/DROP-кабелем та автономне живлення роблять модель практичним інструментом для монтажників і сервісних фахівців.
